Dach Konstruktion

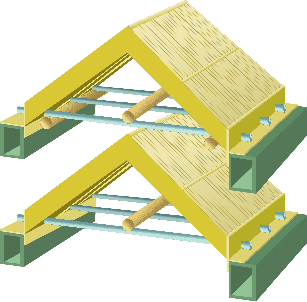

Einzelner Stützaufbau in zwei Dachebenen
RPT's advanced mist eliminator desing for the high performance FGD at lower costs
Der Abscheider MEV 27/30 ist eine fortschrittliche Lösung für die moderne Rauchgasentschwefelung. Der Vorteil ist eine höhere Abscheideleistung bei
geringerer Anfälligkeit für Verstopfungen bei höheren Gasgeschwindigkeiten. Die Höchstgeschwindigkeit von 8,5 m/s ist deutlich höher, als bei einem MEV 25/40-Standard.
Der MEV 27/30 ist konstruiert als ein Zweiebenenabscheidersystem, mit normalem Drei-Ebene-Waschsystem. Die zweite Ebene der Abscheidermodele besitzt eine spezielle Hakenprofillamelle.
Dieser Haken simuliert eine schmale Lücke, die auch kleinste Tröpfchen auffängt, sowie vor Wiedereintritt der Tropfen in den Gasstrom schützt.
Dies hat eine höhere Abscheideleistung zur Folge.
Design:
The double roof mist eliminator is a full two level mist eliminator which is installed on a sigle laxer support structure. The demister wash system,
including supports, may also be incorporated into the design.
it provides a very compact design; requring only 2500 -2600 mm of height.
Function and characteristics:
The double roof mist eliminator provides significantly improved process performance even when compared to other competitive roof designs.
this desing includes a very low pressure drop, superior seperation, even at high gas velocities up to 8 m/s, and a very reliabl performance.
Alternativa model design:
For special applications, the alternative of a inverted "double V" configuration is offered. The configuaration is ideally suited when the scrubber design
has a minimal height above the mist eliminator.
Advantages of RPT's desing:
Sigle level of support beams thus minimizing capital costs
Minimal height requirement thus reducing required overall scrubber height
Lower pressure drop
Superior seperation of entrained moisture
|
|
